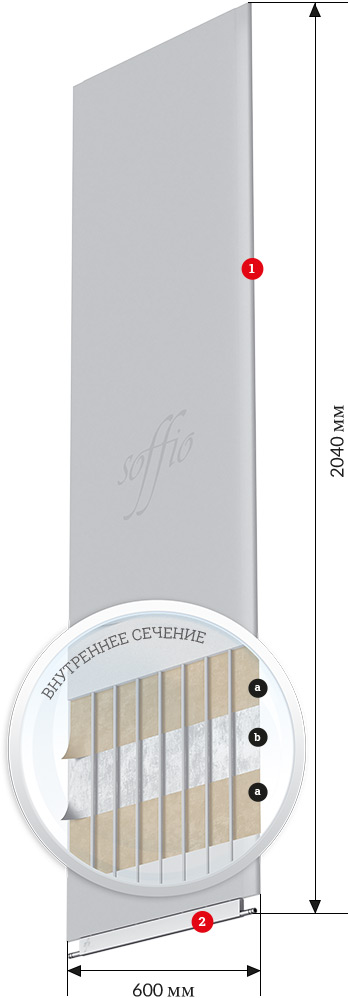

Конструкция и функции отдельных элементов модуля:
Технические данные:
Размеры панели: 2040 x 600 x 12,5 мм
(тандартные размеры гипсокартонной плиты 2000 мм + 40 мм высота коллектора)
Диаметр присоединительного патрубка: 12 мм
Мощность нагрева:
Панель мощностью до 200 Вт – достаточно, чтобы нагреть площадь 3 м2.
Подключение системы:
Отопительные панели Soffio совместимы с любым источником тепла:
Применение:
Система настенных панелей Soffio – это инновационное решение в области технологий отопления для всех недавно построенных и модернизированных зданий, как жилых, так и коммерческих.
Это идеальное решение в традиционном и современном строительстве как кирпичных, так и каркасных домов, отремонтированных и модернизированных объектов.
Панели могут быть установлены на любом этапе отделочных или ремонтных работ:
Также панели Soffio в версии с самостоятельной регулировкой высоты от 750 мм до 1240 мм доступны для установки под окном, и с высотой 2640 мм для высокой установки.
Настенные панели Soffio с точки зрения экономии затрат превосходят другие современные решения в области отопительной техники. Наш продукт отличается низкой тепловой инерцией.
В случае напольного отопления необходимо предварительный нагрев нескольких тонн бетона, прежде чем будет ощущаться повышение температуры в помещении.
В случае настенных панелей Soffio нужно лишь нагреть небольшое количество воды, подаваемой в коллектор. В результате потребление энергии уменьшается даже до 15%.
Наше решение основано на излучении, а не конвекции теплого воздуха, как в случае традиционных нагревателей.
Это позволяет снизить температуру помещения с 21 до 17 градусов, сохраняя при этом ощущение теплового комфорта.
Снижение температуры на 1 градус приводит к снижению потребления энергии на 6%, следовательно, снижение на 4 градуса дает 24% экономии.
| Потребность тепловой мощности |
1 панель на 2 м² пл. 1 панель на 5 м³ кубатуры |
1 панель на 3 м² пл. 1 панель на 7,5 м³ кубатуры |
||
|---|---|---|---|---|
| Темп. Питания | Тепловая мощность | Темп. Питания | Тепловая мощность | |
| Энергосберегающее здание (20-30 Вт/м²; 8-12 Вт/м³) | 38-45℃ | 60-90Вт | 45-55℃ | 90-135Вт |
| Термоизолированное здание (40 W/m²; 16 W/m³) | 55℃ | 135Вт | 65℃ | 180Вт |
| Другие здания (50 Вт/м²; 20 Вт/м³) | 60℃ | 160Вт | 75℃ | 230Вт |
Интернет-калькулятор для быстрой калькуляции отопления панелями Soffio.
